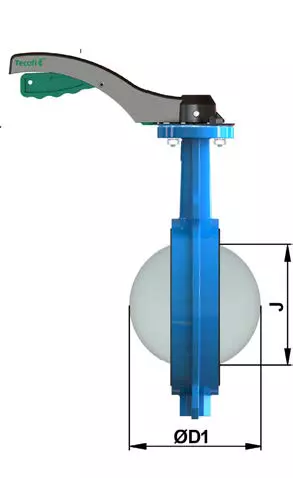

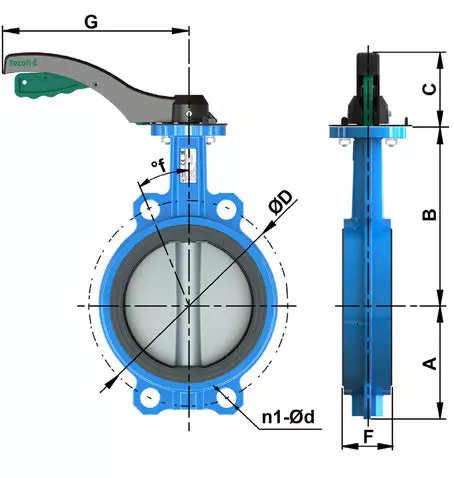

Vanne papillon à poignée
Une vanne papillon est une vanne de sectionnement de construction relativement simple . En position fermée, le disque bloque le passage de l'eau tandis qu'en position ouverte, le disque est tourné pour permettre l'écoulement. Un quart de tour amène la vanne en ouverture ou fermeture totale.

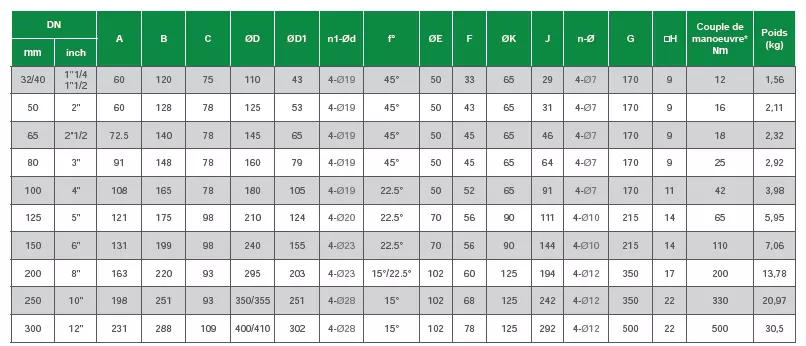

Gamme : du DN32/40 au DN300.
-Conception suivant la norme NF EN 593.
-Type amovible à oreilles lisses de centrage.
-Étanchéité dans les deux sens de circulation de la tuyauterie.
-Poignée monobloc et cadenassable : secteur cranté assurant
10 positions de réglage de la poignée
-Corps revêtu de peinture époxy protégeant contre la corrosion
-Col rehaussé compatible au calorifugeage de conduites.
-Manchette souple permettant d’assurer une parfaite étanchéité.
-Papillon profilé et réduit en épaisseur
-Faible couple de manoeuvre.
-Axe en deux parties accouplé au papillon à l’aide d’un carré.
-Perte de charge réduite.
-Embase normalisée ISO 5211 pour montage aisé d’actionneurs
